Por que acompanhar a demanda ao longo do tempo é tão importante
Curva de carga é uma das ferramentas mais úteis para entender como uma instalação elétrica realmente utiliza sua capacidade ao longo do tempo. Em vez de mostrar apenas uma medição instantânea, ela permite visualizar períodos de maior demanda, horários de baixa utilização, picos recorrentes e mudanças no perfil de consumo.
Para uma indústria, estabelecimento comercial ou empreendimento rural, essa informação pode revelar situações que permanecem invisíveis em inspeções pontuais. Um transformador pode parecer adequadamente carregado pela manhã e operar próximo de condições críticas durante determinados ciclos produtivos.
Da mesma forma, uma empresa pode consumir energia em horários ou processos pouco produtivos sem perceber quanto essa operação representa no desempenho energético global.
A pergunta é: sua instalação está sendo avaliada pela demanda real ou apenas pela potência indicada nos equipamentos?
O que é uma curva de carga elétrica

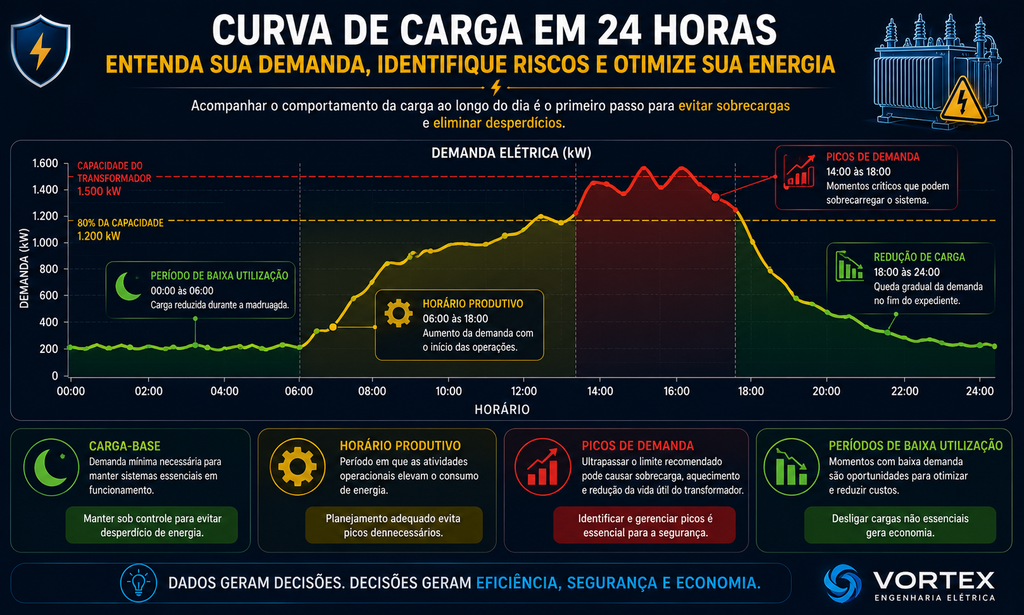

A curva de carga representa a variação da demanda elétrica de uma instalação durante determinado período. Dependendo do objetivo da análise, podem ser avaliados minutos, horas, dias, semanas ou períodos maiores.
Em uma indústria, por exemplo, o gráfico pode registrar elevações associadas à partida de máquinas, entrada de sistemas de climatização, funcionamento simultâneo de linhas produtivas ou mudanças de turno.
Esses dados criam uma espécie de histórico operacional da instalação elétrica. Em vez de enxergar apenas “quanto” está sendo utilizado, o responsável técnico passa a compreender “quando” e “como” a demanda acontece.
A curva de carga revela picos que medições pontuais não mostram
Uma medição realizada em um único momento pode produzir uma falsa sensação de segurança. Imagine que um quadro apresente corrente moderada durante uma inspeção realizada às 10 horas, mas atinja valores significativamente maiores durante a partida simultânea de equipamentos à tarde.
Sem registro ao longo do tempo, esse comportamento pode passar despercebido.
A curva de carga ajuda a identificar quando os picos acontecem, sua duração e frequência. A partir dessas informações, engenheiros podem investigar se o evento está relacionado ao processo produtivo, ao dimensionamento da instalação ou à forma como as cargas são acionadas.
Não deixe sua operação em risco descubra como funciona a inspeção elétrica periódica.
Como identificar risco de sobrecarga
O risco de sobrecarga aparece quando a demanda da instalação se aproxima ou ultrapassa condições previstas para transformadores, alimentadores, barramentos, quadros e dispositivos de proteção.
Isso não deve ser interpretado apenas pela comparação entre dois números. Temperatura ambiente, regime de operação, agrupamento de cabos, ventilação, harmônicos, características dos equipamentos e critérios de projeto também precisam ser considerados.
Entretanto, uma curva mostrando crescimento persistente da demanda é um sinal importante para a investigação.
Se a instalação operava com determinada carga há cinco anos e hoje apresenta picos muito superiores, provavelmente ocorreram mudanças que precisam ser incorporadas à análise técnica.
Transformadores são diretamente afetados pelo perfil de carga
Transformadores podem sofrer maior estresse térmico quando submetidos a carregamento elevado durante períodos recorrentes. Quanto maior o esforço térmico, maior a atenção necessária às condições de operação e ao sistema de isolamento.
Por isso, não basta observar a potência nominal do transformador e somar as cargas instaladas. É necessário compreender simultaneidade, perfil de demanda e características das cargas.
Uma indústria pode possuir grande potência instalada, mas utilizar apenas parte dela simultaneamente. Outra pode ter potência nominal aparentemente compatível com seu transformador, porém concentrar demanda em determinados períodos.
Qual dessas situações representa maior risco? A resposta depende do comportamento real, e é justamente isso que a curva de carga ajuda a revelar.

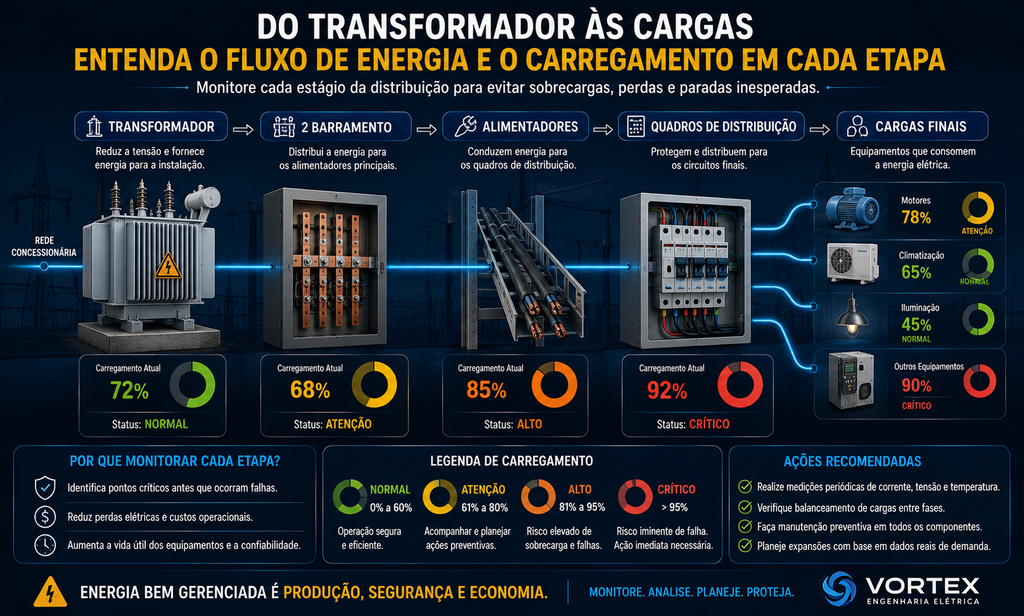

Cabos, barramentos e quadros também precisam entrar na análise
A sobrecarga não afeta somente os transformadores. Alimentadores, barramentos e dispositivos instalados em quadros elétricos também possuem limites definidos por dimensionamento, condições de instalação e características dos componentes.
Quando a demanda cresce sem revisão da infraestrutura, determinados trechos podem se tornar pontos críticos.
Um alimentador originalmente dimensionado para uma linha de produção pode passar a atender novas máquinas. Um quadro pode receber sucessivas ampliações. Barramentos podem operar com carregamento diferente daquele considerado inicialmente.
Nesses casos, a revisão dos projetos elétricos ajuda a comparar a configuração existente com a necessidade atual da operação.
A curva de carga também ajuda a localizar desperdícios
Nem todo consumo elevado representa desperdício. Uma indústria pode consumir muita energia porque possui produção intensa. O problema aparece quando existe consumo sem benefício operacional proporcional.
Uma carga-base elevada durante períodos de baixa produção é um exemplo importante.
Compressores operando sem necessidade, iluminação mantida em áreas desocupadas, climatização fora do horário adequado, motores trabalhando em condições ineficientes e equipamentos permanecendo energizados podem contribuir para uma demanda que não acompanha a atividade produtiva.
A curva de carga permite localizar esses períodos e direcionar uma investigação mais precisa.
Quer entender como reduzir falhas e perdas em sua instalação? Avalie a relação entre manutenção preventiva e comportamento energético.
Carga-base elevada merece investigação
Carga-base é o consumo que permanece mesmo quando grande parte da operação está reduzida ou parada.
Toda instalação possui algum nível de carga-base legítima. Servidores, sistemas de segurança, refrigeração, bombas essenciais, automação e equipamentos auxiliares podem precisar permanecer funcionando.
O problema é quando essa base se torna maior do que o necessário.
Comparar períodos produtivos com noites, finais de semana ou intervalos operacionais pode ajudar a localizar cargas que permanecem ligadas sem necessidade aparente.
Picos simultâneos podem indicar oportunidade de reorganização
A curva de carga também mostra quando diversos equipamentos entram em operação simultaneamente.
Dependendo do processo, determinadas partidas podem ser distribuídas no tempo sem prejudicar a produção. Essa estratégia pode reduzir picos e aliviar momentaneamente a infraestrutura.
Entretanto, qualquer alteração precisa considerar as necessidades do processo industrial, segurança, automação e características das máquinas.
O objetivo não é simplesmente “achatar” o gráfico. É entender se os picos são tecnicamente necessários ou resultado de uma operação que pode ser otimizada.
Veja na prática como projetos elétricos bem dimensionados economizam recursos.
Curva de carga e qualidade de energia devem ser analisadas em conjunto
Uma curva de demanda responde perguntas importantes, mas não explica todos os problemas elétricos.
Duas instalações com demanda semelhante podem apresentar comportamentos completamente diferentes quando são considerados fator de potência, harmônicos, desequilíbrio entre fases e variações de tensão.
Cargas não lineares, como inversores de frequência e equipamentos eletrônicos, podem introduzir distorções que aumentam perdas e aquecimento.
Por isso, uma avaliação mais completa pode combinar curva de carga com analisadores de qualidade de energia e termografia.
Eficiência energética começa pelo conhecimento do perfil de consumo
Programas de eficiência energética tornam-se mais consistentes quando são baseados em dados.
Antes de substituir equipamentos ou alterar processos, é necessário identificar onde, quando e por que a energia está sendo utilizada.
A curva de carga ajuda a separar consumo produtivo de oportunidades potenciais de otimização. Quando associada a indicadores de produção, pode mostrar quanto a demanda muda para diferentes volumes produzidos.
Isso permite que decisões de eficiência energética sejam baseadas no comportamento real da empresa, e não apenas em estimativas.
O histórico também ajuda a planejar expansões

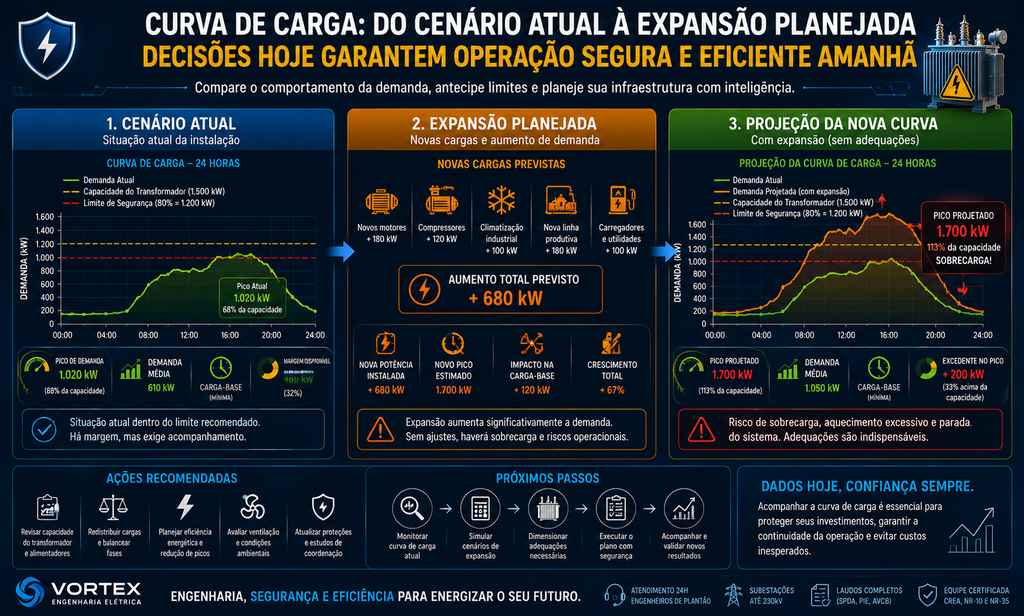

Uma das aplicações mais estratégicas da curva de carga é o planejamento de novas máquinas e expansões.
Se os registros mostram que a instalação já opera frequentemente próxima das condições previstas para determinados componentes, adicionar novas cargas sem estudo pode aumentar riscos.
Por outro lado, conhecer os períodos de utilização e simultaneidade ajuda os engenheiros a avaliar a infraestrutura com maior precisão.
Esse diagnóstico pode indicar necessidade de revisão de transformadores, alimentadores, quadros, proteções ou outras partes do sistema antes da expansão.
Quanto custa descobrir essa limitação somente depois que a nova máquina já foi instalada?
Manutenção elétrica e curva de carga se complementam
A manutenção elétrica preventiva identifica condições físicas e funcionais dos ativos, enquanto a curva de carga mostra como esses ativos são exigidos ao longo do tempo.
Essa combinação é especialmente útil para investigar aquecimentos, desarmes recorrentes e falhas que aparecem apenas em determinados horários.
Um painel que apresenta hotspot somente durante o pico de produção, por exemplo, pode parecer normal quando inspecionado em outro momento.
Por isso, relacionar termografia, corrente e demanda ajuda a contextualizar os sinais encontrados durante a manutenção.
Dados históricos transformam manutenção em gestão de risco

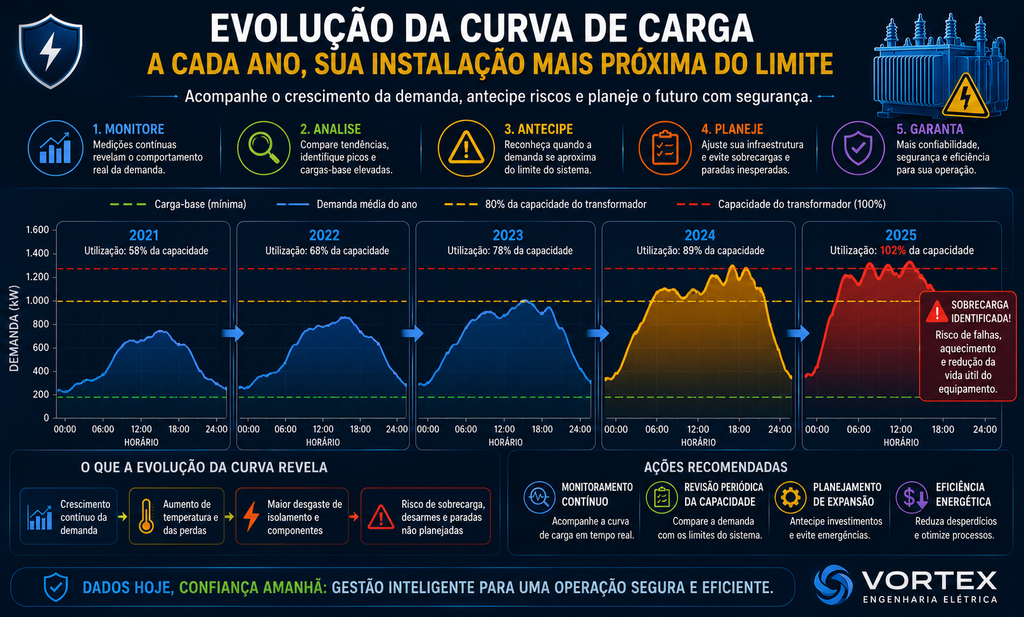

Uma única curva oferece informações importantes. Uma sequência histórica oferece ainda mais.
Ao comparar semanas, meses ou anos, é possível identificar crescimento da demanda, alterações de perfil, novos picos e mudanças na carga-base.
Essas tendências ajudam a estabelecer prioridades de manutenção e investimento.
Na Vortex Engenharia Elétrica, esse tipo de avaliação pode ser integrado a uma abordagem mais ampla de projetos, manutenção e diagnóstico, apoiada por equipe certificada CREA, NR-10 e NR-35 e experiência em subestações até 230 kV.
A empresa possui mais de 100 clientes atendidos e 80 projetos realizados, além de experiência em parques eólicos e indústrias de grande porte e elaboração de laudos técnicos como SPDA, PIE e documentação relacionada ao AVCB conforme o escopo aplicável.
Segurança e conformidade precisam acompanhar qualquer decisão
Interpretar uma curva de carga não substitui projeto, inspeção ou análise de engenharia.
Qualquer intervenção em sistemas elétricos deve considerar requisitos da NR-10, normas ABNT NBR aplicáveis, características dos equipamentos, documentação técnica e critérios das concessionárias quando pertinentes.
A instalação de instrumentos, abertura de painéis e medições em sistemas energizados também exige procedimentos adequados e profissionais autorizados.
A curva de carga deve ser utilizada como ferramenta de diagnóstico e planejamento, e não como justificativa para alterações improvisadas.
Prefere clareza? Conheça os serviços de manutenção e eficiência que podem transformar sua empresa.
Da curva de carga para decisões mais previsíveis
Curva de carga revela muito mais do que o horário de maior consumo. Ela ajuda a identificar risco de sobrecarga, crescimento da demanda, cargas-base elevadas, picos recorrentes e oportunidades de eficiência energética.
Quando esses dados são combinados com inspeção, termografia, análise de qualidade de energia e documentação atualizada, gestores e engenheiros passam a compreender melhor a condição real da infraestrutura.
A Vortex Engenharia Elétrica mantém atendimento 24h com engenheiros de plantão para situações que exigem suporte técnico, mas o acompanhamento preventivo continua sendo uma das formas mais importantes de reduzir a exposição a emergências.
Se a curva de carga da sua instalação fosse registrada hoje, ela mostraria uma infraestrutura preparada para crescer ou revelaria riscos e desperdícios que ainda permanecem invisíveis? Avalie seu perfil de demanda antes que os picos se transformem em limitações operacionais.
