Sobrecarga em transformadores nem sempre provoca uma falha imediata
Sobrecarga em transformadores pode permanecer durante algum tempo sem provocar desligamento imediato, mas isso não significa que a condição seja segura. Quando a demanda supera as condições previstas para o equipamento e sua instalação, aumentam as perdas térmicas e o estresse sobre materiais isolantes, conexões e demais componentes.
O problema se torna particularmente relevante em instalações industriais e comerciais que passaram por ampliações. Novos motores, sistemas de climatização, linhas produtivas, carregadores, inversores e outros equipamentos podem elevar gradualmente a demanda sem que a infraestrutura elétrica original seja reavaliada.
Nesse cenário, o transformador continua energizando a instalação, porém pode operar sob condições mais severas do que aquelas consideradas no projeto. Quanto dessa sobrecarga poderia ser identificada antes de provocar uma parada?
O que caracteriza uma condição de sobrecarga
Não é adequado determinar sobrecarga observando apenas a potência nominal indicada na placa. A avaliação precisa considerar corrente, perfil de carga, temperatura, condições ambientais, ventilação, regime de operação, características construtivas e recomendações aplicáveis ao equipamento.
Uma carga elevada por poucos minutos pode produzir consequências diferentes de uma condição mantida durante várias horas. Da mesma forma, temperatura ambiente elevada e ventilação inadequada podem agravar o comportamento térmico.
Por isso, identificar sobrecarga em transformadores exige analisar simultaneamente grandezas elétricas e condições térmicas. A interpretação deve ser realizada por profissionais qualificados, respeitando documentação do fabricante, projeto e normas técnicas aplicáveis.
Quer entender como reduzir falhas em sua instalação? Avalie a importância da manutenção preventiva.
Temperatura elevada é um dos principais sinais de alerta
Transformadores geram calor naturalmente durante a operação. Entretanto, temperaturas anormais ou tendências persistentes de elevação merecem investigação.
O aumento térmico pode estar associado a excesso de carga, problemas de ventilação, conexões inadequadas, desequilíbrios, harmônicos ou outras condições elétricas e mecânicas. Por isso, simplesmente encontrar uma região quente não é suficiente para concluir que existe sobrecarga.

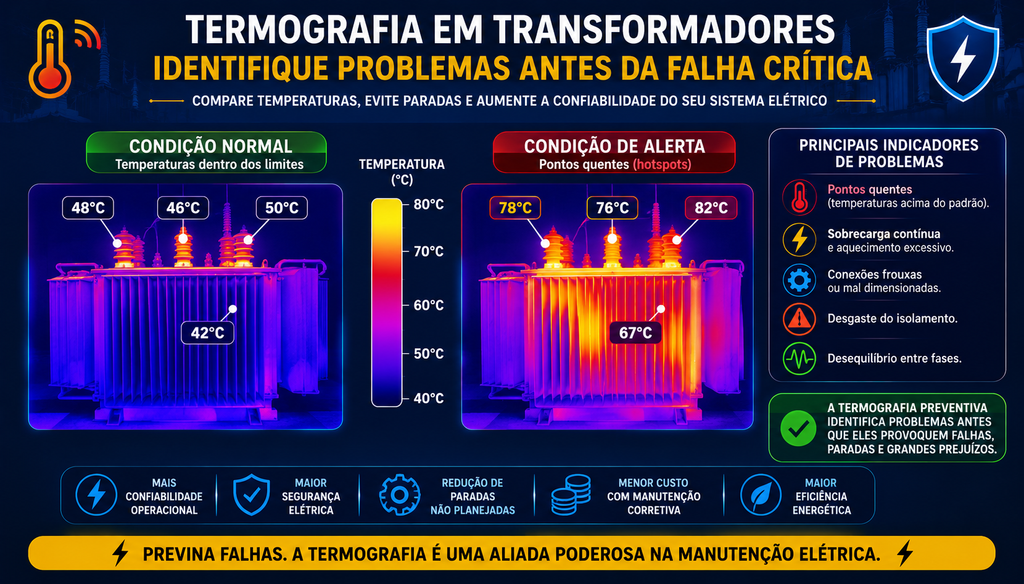

A termografia pode ajudar a identificar conexões, terminais e componentes com comportamento térmico diferente do esperado. Quando utilizada em conjunto com medições de corrente e histórico operacional, fornece informações relevantes para direcionar a investigação.
Monitoramento da corrente ajuda a revelar o comportamento real
Uma das formas mais importantes de avaliar a utilização do transformador é medir a corrente durante diferentes períodos da operação. Uma leitura instantânea isolada pode não representar o comportamento real da instalação.
Imagine uma indústria cuja maior demanda acontece somente durante determinados ciclos produtivos. Se a medição ocorrer fora desse período, o responsável técnico poderá enxergar uma condição aparentemente confortável, embora existam picos recorrentes durante a produção.
O acompanhamento da curva de carga permite visualizar esses períodos e verificar como a demanda evolui durante horas, turnos ou ciclos operacionais.
Não deixe sua operação em risco — descubra como funciona a inspeção elétrica periódica.

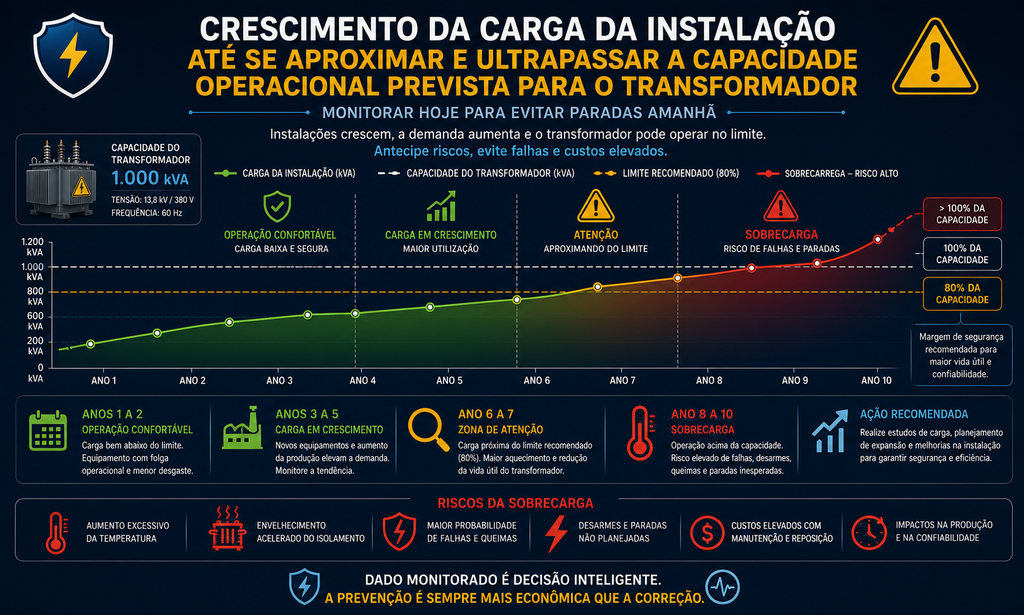

A curva de carga pode antecipar problemas
Registrar a demanda ao longo do tempo oferece uma visão muito mais útil do que analisar somente valores instantâneos. A curva de carga mostra quando ocorrem picos, quanto tempo eles permanecem e se existe tendência de crescimento.
Esse histórico também ajuda no planejamento de expansão. Uma instalação que utiliza parcela crescente da capacidade disponível pode exigir revisão antes da inclusão de novas máquinas.
Se a demanda aumenta todos os anos, faz sentido esperar o transformador apresentar sintomas críticos para somente então revisar a infraestrutura?

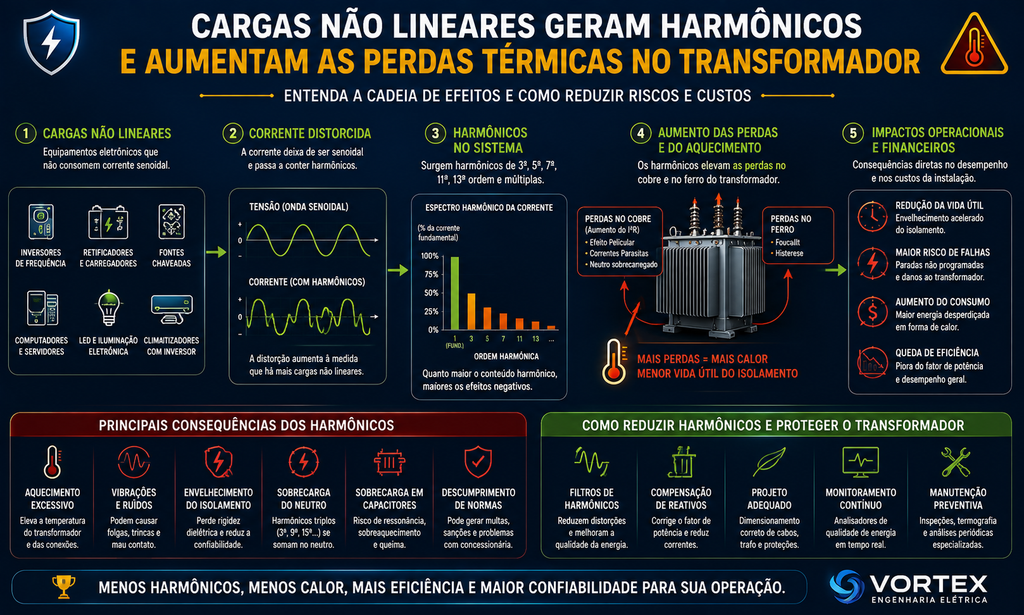

Harmônicos podem aumentar o esforço térmico
Instalações industriais modernas possuem grande quantidade de cargas não lineares. Inversores de frequência, retificadores, fontes eletrônicas e outros dispositivos podem introduzir correntes harmônicas no sistema.
Essas distorções podem provocar perdas adicionais e aquecimento em transformadores e condutores. Dessa forma, avaliar somente o valor convencional de corrente pode não explicar completamente uma condição térmica anormal.
A análise de qualidade de energia permite investigar distorção harmônica, desequilíbrios, fator de potência e outros parâmetros relevantes.
Esse diagnóstico também pode contribuir para iniciativas de eficiência energética, principalmente quando perdas elétricas e comportamento inadequado das cargas estão afetando a instalação.
Desequilíbrio entre fases também merece atenção
Em sistemas trifásicos, diferenças significativas entre as correntes das fases podem provocar utilização inadequada da infraestrutura e indicar distribuição incorreta das cargas.
O problema aparece com frequência quando instalações recebem sucessivas ampliações. Circuitos são acrescentados ao longo dos anos e cargas monofásicas podem acabar concentradas de maneira desigual.
Por isso, durante uma inspeção, é importante comparar as grandezas das três fases e investigar diferenças relevantes. A correção depende da causa encontrada e das características do sistema.
Veja na prática como projetos elétricos bem dimensionados economizam recursos.
Ruído, odor e alteração visual não devem ser ignorados
Nem todos os sinais aparecem primeiro nos instrumentos. Alterações de ruído, odor incomum, descoloração de conexões, sinais de aquecimento e deterioração de componentes podem indicar condições que exigem avaliação técnica.
Esses indícios não devem ser usados isoladamente para diagnosticar sobrecarga. Entretanto, são informações importantes dentro de uma rotina estruturada de inspeção.
A combinação entre inspeção visual, medições elétricas, termografia, registros históricos e ensaios aplicáveis oferece uma avaliação mais consistente do ativo.
Intervenções em transformadores e instalações energizadas envolvem riscos graves. Procedimentos devem seguir requisitos de segurança, incluindo a NR-10 e demais normas e procedimentos aplicáveis à instalação.
Expansões sem revisão do projeto aumentam o risco
Uma causa recorrente de transformadores operando próximos aos seus limites é o crescimento da instalação sem revisão adequada dos projetos elétricos.
Uma planta pode ter sido dimensionada para determinado conjunto de cargas. Alguns anos depois, recebe novas máquinas, climatização adicional, automação, bombas, compressores e outros consumidores.
Individualmente, cada alteração pode parecer pequena. Somadas, porém, podem modificar significativamente a demanda, a queda de tensão, os níveis de corrente e até a coordenação das proteções.
Por isso, ampliar uma instalação exige olhar para o sistema completo, e não somente verificar se existe espaço físico para instalar outro disjuntor.
Proteções elétricas também precisam ser verificadas
Transformadores precisam estar integrados a um sistema de proteção coerente com suas características e com a instalação. Disjuntores, fusíveis, relés e demais dispositivos devem ser avaliados conforme projeto, estudos aplicáveis e condições reais de operação.
Uma alteração significativa de carga pode modificar premissas utilizadas anteriormente. Por isso, expansões e mudanças relevantes podem justificar uma revisão da coordenação e seletividade das proteções.
O objetivo não é simplesmente evitar desarmes. A proteção precisa atuar de maneira compatível com as condições de segurança e com os critérios técnicos do sistema.
Uma proteção que não desarma é necessariamente sinal de que tudo está correto? Não. A ausência de atuação não substitui medições e análise técnica.
A manutenção preventiva transforma sinais em tendência
A manutenção elétrica preventiva permite comparar o comportamento do transformador ao longo do tempo.
Uma única termografia mostra a condição observada naquele momento. Uma série histórica, por outro lado, pode revelar crescimento de temperatura. O mesmo princípio vale para corrente, demanda, qualidade de energia e ocorrências operacionais.
Essa abordagem ajuda a identificar mudanças graduais antes que elas se transformem em falhas críticas.
Em instalações que possuem subestações, a manutenção de subestação deve considerar o transformador como parte de um conjunto que inclui proteção, conexões, barramentos, aterramento e demais componentes associados.

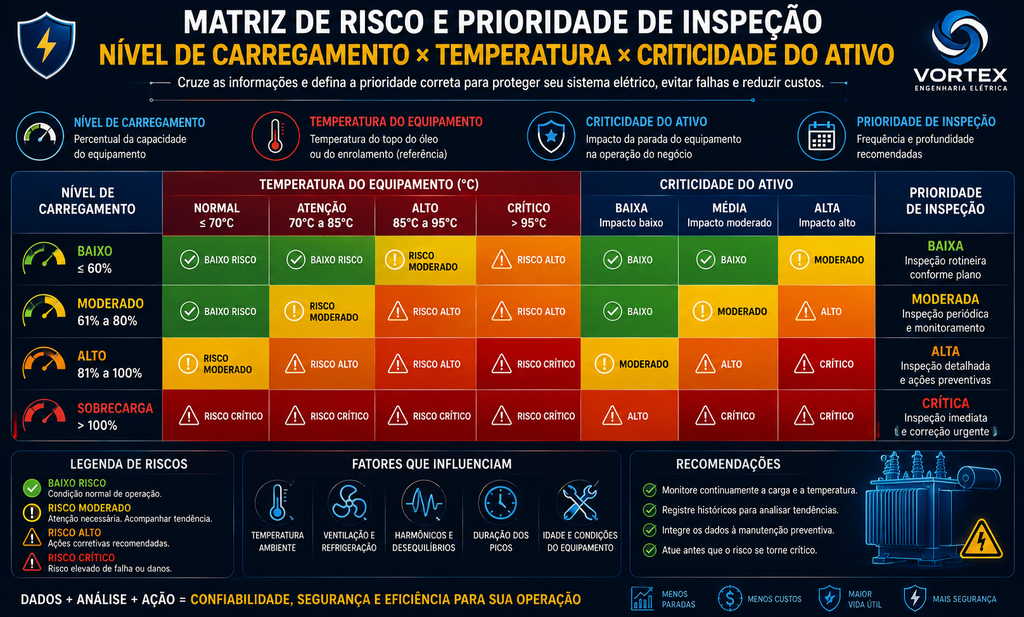

Inspeções precisam considerar a criticidade do transformador
A frequência e a profundidade das inspeções não devem ser definidas de maneira genérica. Um transformador responsável por uma linha produtiva crítica possui impacto operacional diferente de um equipamento associado a cargas não essenciais.
Criticidade, histórico de falhas, ambiente, regime de utilização, idade, características construtivas e disponibilidade de redundância ajudam a definir a estratégia de manutenção.
É nesse ponto que uma abordagem baseada em dados se torna mais eficiente do que simplesmente executar atividades por calendário.
Prefere clareza? Conheça os serviços de manutenção e eficiência que podem transformar sua empresa.
Normas e segurança devem orientar qualquer intervenção
A análise de transformadores precisa respeitar as normas aplicáveis ao tipo de instalação e equipamento. A NR-10 estabelece requisitos relacionados à segurança em instalações e serviços em eletricidade, enquanto normas ABNT NBR aplicáveis devem ser consideradas conforme características do sistema, tensão e escopo da atividade.
A documentação técnica também tem papel importante. Diagramas atualizados, prontuários, registros de inspeção, histórico de medições e laudos ajudam profissionais habilitados a compreender a evolução da instalação.
Na Vortex Engenharia Elétrica, atividades dessa natureza são apoiadas por equipe certificada CREA, NR-10 e NR-35, com experiência em subestações até 230 kV e atuação em parques eólicos e indústrias de grande porte.
A empresa acumula mais de 100 clientes atendidos e 80 projetos realizados, além de atuar com laudos técnicos relacionados a SPDA, PIE e documentação necessária aos diferentes contextos técnicos, sempre observando os requisitos aplicáveis.
Monitoramento permite planejar antes da emergência
Identificar sobrecarga em transformadores antes que ela reduza a vida útil do equipamento depende principalmente de acompanhamento. Corrente, temperatura, curva de carga, harmônicos, desequilíbrio e histórico operacional precisam ser analisados em conjunto.
Essas informações permitem decidir se a situação exige redistribuição de cargas, revisão do projeto, melhorias de ventilação, investigação da qualidade de energia, manutenção ou estudo para ampliação da capacidade.
Em situações críticas, a Vortex Engenharia Elétrica mantém atendimento 24h com engenheiros de plantão. Ainda assim, a estratégia tecnicamente mais consistente é reduzir a dependência de emergências por meio de inspeção, planejamento e manutenção preventiva.
Sobrecarga em transformadores pode evoluir silenciosamente durante meses ou anos; então, por que esperar temperatura excessiva, desarme ou interrupção da produção para descobrir que a capacidade disponível já não acompanha a operação? Avalie periodicamente o comportamento elétrico e térmico do seu transformador e transforme sinais antecipados em decisões planejadas.
