Categoria: Manutenção Transformador

Os transformadores são componentes críticos nas redes elétricas, responsáveis por adaptar os níveis de tensão para que a energia seja distribuída de forma eficiente e segura. Como peças fundamentais de infraestruturas elétricas industriais e comerciais, a falha desses equipamentos pode causar interrupções significativas na produção e resultar em elevados custos de reparo. A manutenção adequada é, portanto, essencial para prolongar a vida útil dos transformadores e garantir a continuidade dos processos produtivos.

Neste artigo, vamos explorar as práticas essenciais para a manutenção de transformadores, abordando métodos de manutenção preventiva, diagnósticos, e técnicas de reparo que ajudam a evitar falhas e a maximizar o desempenho desses equipamentos.

1. Manutenção Preventiva: A Base para a Confiabilidade

A manutenção preventiva envolve a realização de inspeções e intervenções programadas para identificar potenciais problemas antes que se tornem críticos. Essa abordagem ajuda a evitar paradas não planejadas e reduz a necessidade de reparos emergenciais, que costumam ser mais caros e demorados. As principais práticas preventivas incluem:

• Inspeção Visual Regular: Verificar sinais de vazamento de óleo, corrosão, desgastes nos cabos e emendas soltas. A inspeção visual deve ser realizada periodicamente para detectar possíveis problemas físicos que possam comprometer o funcionamento do transformador.
• Análise de Óleo Isolante: O óleo usado nos transformadores tem a função de isolar e resfriar o equipamento. Testar periodicamente a qualidade do óleo é essencial, pois sua deterioração pode indicar a presença de umidade, gases dissolvidos e outros contaminantes que comprometem a integridade do transformador. O teste de cromatografia de gás dissolvido, por exemplo, ajuda a identificar defeitos internos antes que ocorram falhas graves.
• Termografia: O uso de câmeras termográficas para detectar pontos quentes nos transformadores é uma técnica eficaz para identificar anomalias térmicas. Esses pontos podem indicar sobrecargas, conexões defeituosas ou falhas nos enrolamentos, permitindo ações corretivas antecipadas.

2. Diagnósticos Avançados: Detectando Problemas Ocultos

Além das inspeções preventivas básicas, a aplicação de técnicas de diagnóstico mais avançadas pode revelar problemas que não são perceptíveis em uma avaliação superficial. Algumas das principais técnicas incluem:

• Análise de Fator de Potência e Capacitância: Esse teste mede as perdas dielétricas no isolamento do transformador e pode indicar problemas relacionados ao envelhecimento do isolamento ou à contaminação por umidade. É uma forma eficaz de monitorar a condição do isolamento ao longo do tempo.
• Teste de Frequência de Resposta (FRA): Essa técnica avalia a integridade mecânica dos enrolamentos e da estrutura interna do transformador. Mudanças na resposta de frequência podem indicar deslocamento dos enrolamentos devido a falhas mecânicas ou esforços eletrodinâmicos.
• Análise de Vibração: Monitorar vibrações pode revelar problemas mecânicos, como folgas ou desalinhamentos nos componentes internos. Essa técnica é usada para identificar desgastes e evitar falhas catastróficas.

3. Manutenção Corretiva: Reparo e Substituição de Componentes

Quando problemas são identificados, a manutenção corretiva é necessária para restaurar a funcionalidade do transformador. Esse tipo de manutenção inclui desde reparos simples, como a substituição de buchas ou reparo de vazamentos, até intervenções mais complexas, como a troca de enrolamentos ou regeneração do óleo isolante.

• Substituição de Buchas: As buchas são componentes críticos que permitem a passagem segura dos condutores para dentro do transformador. Sua substituição pode ser necessária quando há sinais de desgaste ou danos.
• Regeneração do Óleo Isolante: Quando o óleo isolante está contaminado, uma opção viável é a regeneração, que consiste em um processo de purificação para remover impurezas, gases e umidade. Isso melhora as propriedades dielétricas do óleo e prolonga a vida útil do transformador.
• Reparo de Bobinas e Enrolamentos: Quando os enrolamentos apresentam danos significativos, como curtos-circuitos ou falhas de isolamento, o reparo ou substituição pode ser necessário. Essa intervenção deve ser realizada por profissionais qualificados para garantir que o transformador seja restaurado à sua condição original.

4. Importância da Manutenção de Transformadores em Subestações

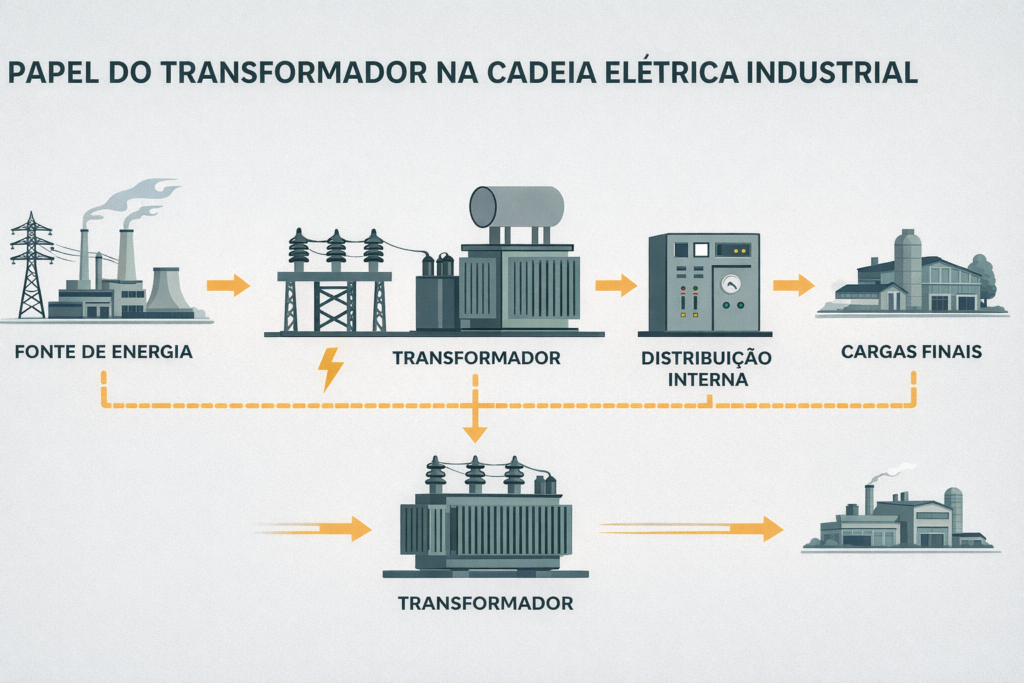

Nas subestações, os transformadores desempenham um papel crucial na regulação da tensão e na distribuição de energia elétrica. Manter esses equipamentos em perfeitas condições é vital para evitar falhas que possam interromper o fornecimento de energia a instalações industriais, comerciais ou residenciais. Além disso, falhas em transformadores de subestações podem afetar a estabilidade da rede elétrica, resultando em problemas de qualidade de energia e segurança.

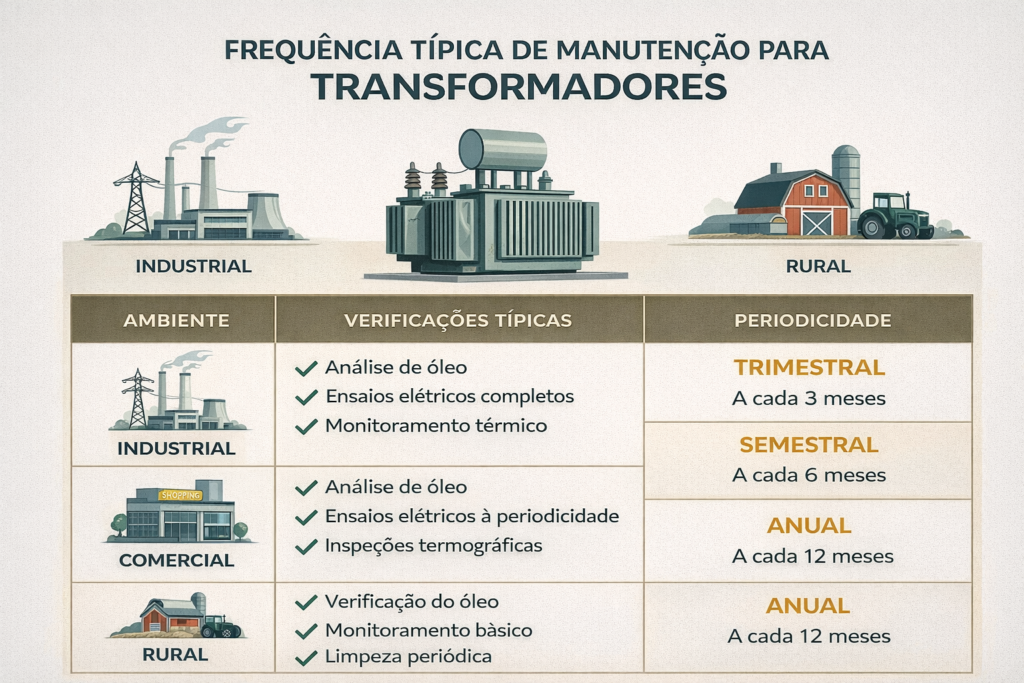

• Rotinas de Testes e Inspeções: A manutenção de transformadores em subestações deve seguir uma rotina rigorosa de testes e inspeções, adaptada às condições de operação e ao histórico de cada equipamento. Isso inclui testes elétricos, análise de óleo e termografia, bem como inspeções visuais frequentes.
• Impacto nos Processos Produtivos: Em instalações industriais, qualquer interrupção no fornecimento de energia pode ter efeitos devastadores nos processos produtivos. A manutenção de transformadores em subestações minimiza o risco de paradas, garantindo que a energia seja fornecida de forma confiável e contínua.

5. Uso de Tecnologias Emergentes para Monitoramento e Manutenção

A evolução tecnológica tem trazido avanços significativos no monitoramento e na manutenção de transformadores. O uso de tecnologias emergentes permite que a manutenção seja mais preditiva, baseada em dados em tempo real que monitoram a condição dos equipamentos. Algumas das inovações incluem:

• Internet das Coisas (IoT): A implementação de sensores conectados permite monitorar parâmetros como temperatura, umidade, e qualidade do óleo em tempo real. Isso possibilita a detecção precoce de anomalias e a execução de manutenção antes que ocorra uma falha.
• Inteligência Artificial (IA) e Machine Learning: Algoritmos de IA podem ser usados para analisar dados coletados dos transformadores, identificando padrões que indicam desgaste ou possíveis falhas futuras. Isso melhora a capacidade de previsão e otimiza os cronogramas de manutenção.
• Drones para Inspeção: Em instalações de difícil acesso, drones equipados com câmeras de alta resolução e sensores infravermelhos são utilizados para inspecionar transformadores e detectar problemas sem a necessidade de interromper o funcionamento.

6. Benefícios Econômicos da Manutenção Adequada de Transformadores

Investir em manutenção regular de transformadores não é apenas uma questão de segurança, mas também de economia. Manter os equipamentos em bom estado reduz os custos operacionais e evita a necessidade de substituição precoce. Além disso, aumenta a eficiência energética, pois transformadores em boas condições operam com menores perdas, contribuindo para a redução no consumo de energia.

• Redução de Custos com Reparos Emergenciais: A manutenção preventiva ajuda a identificar problemas antes que eles se tornem graves, evitando reparos emergenciais caros e minimizando o tempo de inatividade.
• Aumento da Vida Útil dos Equipamentos: Transformadores bem mantidos podem ter sua vida útil prolongada significativamente, postergando a necessidade de investimentos em novos equipamentos.
• Melhoria na Eficiência Energética: Manter os transformadores operando dentro de seus parâmetros ideais reduz perdas elétricas, promovendo uma operação mais eficiente e sustentável.

A prática de uma manutenção adequada e sistemática é essencial para garantir a confiabilidade e longevidade dos transformadores, especialmente em aplicações industriais e em subestações elétricas. A integração de novas tecnologias e a aplicação de métodos de diagnóstico avançado tornam o processo mais eficaz e econômico, garantindo a continuidade do fornecimento de energia e a segurança das operações.

Os transformadores elétricos são componentes fundamentais em qualquer sistema de distribuição de energia, desempenhando o papel crucial de modificar as tensões entre geradores e consumidores de eletricidade. Como parte indispensável da infraestrutura elétrica de indústrias, subestações e redes de distribuição, a manutenção de transformadores é um dos fatores chave para garantir que a energia flua com segurança, eficiência e confiabilidade. Vamos explorar algumas das principais dicas para manter esses equipamentos em pleno funcionamento.

Por que a Manutenção de Transformadores é Crucial?

Um transformador bem cuidado pode operar por várias décadas, mas falhas podem acontecer se a manutenção for negligenciada. Problemas como sobrecarga, superaquecimento, isolamento comprometido e umidade interna são riscos comuns que podem resultar em falhas catastróficas, perda de eficiência e custos elevados com reparos ou substituições. Além disso, uma falha em um transformador pode causar interrupções no fornecimento de energia, prejudicando processos produtivos e gerando prejuízos operacionais.

A realização de manutenções preventivas e corretivas é essencial para evitar esses cenários e garantir que o transformador opere de forma segura e dentro das especificações técnicas. Agora, vamos aos principais pontos que devem ser observados na manutenção de transformadores elétricos.

1. Monitoramento do Nível e Qualidade do Óleo Isolante

O óleo isolante desempenha uma função dupla nos transformadores: ele atua como um meio de isolamento entre as partes condutoras e como um fluido refrigerante, dissipando o calor gerado durante a operação. Por isso, manter o nível de óleo dentro dos parâmetros adequados é essencial para o funcionamento eficiente do equipamento.

Além disso, a qualidade do óleo deve ser verificada periodicamente por meio de análises químicas. Impurezas, como partículas metálicas ou água, podem degradar as propriedades de isolamento do óleo, aumentando o risco de curtos-circuitos ou arcos elétricos dentro do transformador. Um sinal de alerta é a coloração mais escura ou turva do óleo, indicando degradação ou contaminação.

2. Verificação de Temperatura e Sobrecargas

O calor é um dos maiores inimigos dos transformadores. Sobrecargas frequentes, falhas de ventilação ou problemas no sistema de refrigeração podem levar ao aumento excessivo da temperatura, o que, com o tempo, degrada os materiais isolantes e diminui a vida útil do equipamento.

Por isso, o monitoramento contínuo da temperatura interna e da carga é essencial. Sensores de temperatura acoplados ao transformador podem emitir alertas em caso de superaquecimento, permitindo a intervenção antes que danos graves ocorram. Ajustar a carga para níveis adequados e garantir que os sistemas de ventilação e refrigeração estejam funcionando corretamente também são medidas importantes para evitar o desgaste precoce.

3. Testes de Isolamento: Garantindo a Segurança e Confiabilidade

Uma das principais causas de falhas em transformadores é a deterioração do sistema de isolamento, seja dos enrolamentos ou do próprio núcleo. Os testes de isolamento, como o teste de resistência de isolamento (IR) e o teste de fator de potência, são ferramentas essenciais para avaliar a condição dos materiais isolantes e identificar potenciais falhas antes que se tornem problemas maiores.

Esses testes são realizados aplicando-se tensões elevadas e medindo-se a resistência do isolamento. Valores fora do normal indicam que o material isolante pode estar comprometido por envelhecimento, umidade ou contaminação, exigindo ações corretivas imediatas.

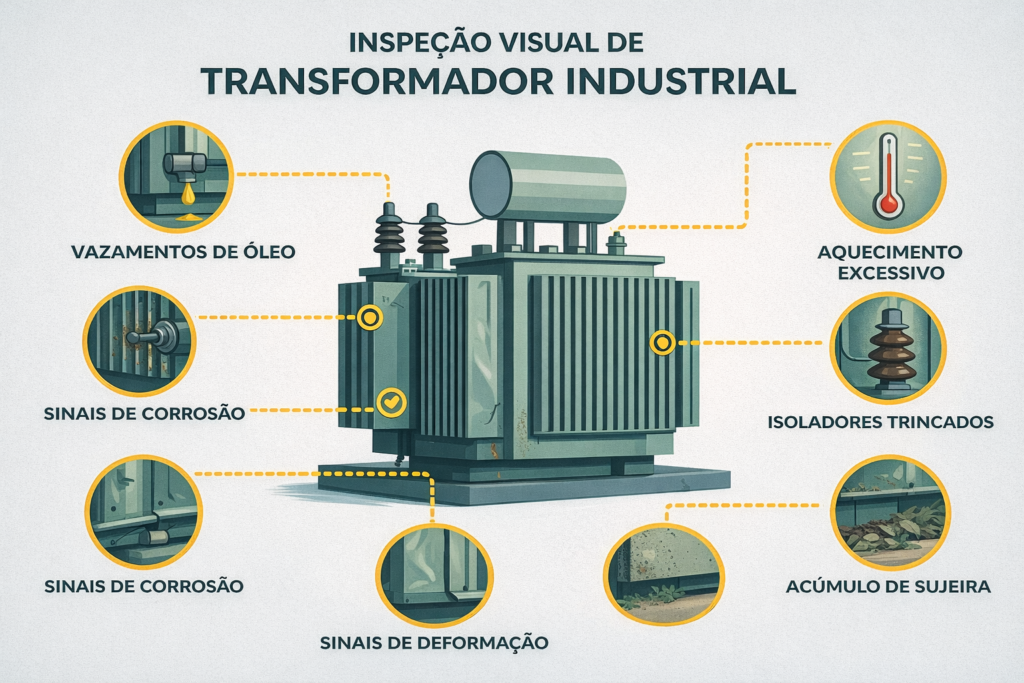

4. Inspeção Visual e Limpeza Regular

Embora os transformadores sejam construídos para suportar condições ambientais severas, sujeira, poeira e detritos podem se acumular nas superfícies externas ao longo do tempo. Isso pode afetar a dissipação de calor e até comprometer a integridade dos terminais elétricos.

Inspeções visuais regulares permitem identificar sinais de desgaste físico, rachaduras nos isoladores, vazamentos de óleo ou corrosão em partes metálicas. A limpeza das superfícies externas do transformador e dos componentes elétricos expostos ajuda a prevenir esses problemas. Além disso, qualquer vazamento de óleo detectado deve ser reparado imediatamente para evitar a perda de óleo isolante e prevenir a entrada de umidade.

5. Controle de Umidade: O Perigo Invisível

A umidade é uma das principais inimigas do sistema de isolamento dos transformadores. A presença de água no óleo isolante ou nas partes internas do equipamento pode reduzir drasticamente a resistência elétrica e provocar falhas nos componentes. Para evitar isso, o transformador deve ser protegido com sistemas de desumidificação ou dessecantes, como sílica-gel, que impedem a entrada de umidade no interior do tanque.

Além disso, em transformadores de grande porte, pode ser necessário o uso de sistemas de monitoramento de umidade online, que analisam continuamente o conteúdo de água no óleo. Caso os níveis de umidade ultrapassem os limites aceitáveis, medidas como a filtragem do óleo ou a troca de dessecantes podem ser adotadas.

6. Realização de Ensaios Elétricos Periódicos

Os ensaios elétricos são uma etapa fundamental na manutenção de transformadores, pois permitem avaliar o desempenho do equipamento e identificar possíveis problemas. Entre os ensaios mais comuns estão:

• Ensaio de resistência dos enrolamentos: mede a resistência elétrica dos enrolamentos primários e secundários, indicando se há falhas no fio condutor ou conexões.
• Ensaio de relação de transformação: verifica se a relação entre as tensões de entrada e saída do transformador está dentro dos parâmetros estabelecidos.
• Ensaio de impedância de curto-circuito: avalia a capacidade do transformador de suportar condições de curto-circuito sem sofrer danos.

A periodicidade desses ensaios depende do tipo de transformador e das condições de operação, mas é recomendável que sejam realizados anualmente para garantir a confiabilidade do equipamento.

7. Atualizações e Modernização de Componentes

Com o avanço da tecnologia, muitas vezes é possível modernizar transformadores antigos para aumentar sua eficiência e segurança. A instalação de sensores inteligentes, sistemas de monitoramento remoto e novos métodos de resfriamento são algumas das soluções que podem ser implementadas para otimizar o desempenho do transformador, reduzindo falhas e prolongando sua vida útil.

A modernização de componentes pode não apenas reduzir o consumo de energia, mas também permitir um controle mais preciso sobre a operação do transformador, detectando pequenos problemas antes que eles se tornem grandes interrupções.

Conclusão

A manutenção adequada de transformadores elétricos é essencial para garantir a segurança e eficiência dos sistemas de distribuição de energia. Ao seguir as práticas mencionadas, como monitoramento de óleo, controle de temperatura, testes de isolamento e inspeções visuais, é possível prolongar a vida útil desses equipamentos e evitar falhas que podem ser dispendiosas e perigosas. Uma abordagem proativa na manutenção não só preserva os transformadores, mas também assegura a continuidade do fornecimento de energia e a integridade das operações industriais.
